物理の図が描けない（力・つり合い）→図→関係→式の順番を固定
つり合いの式

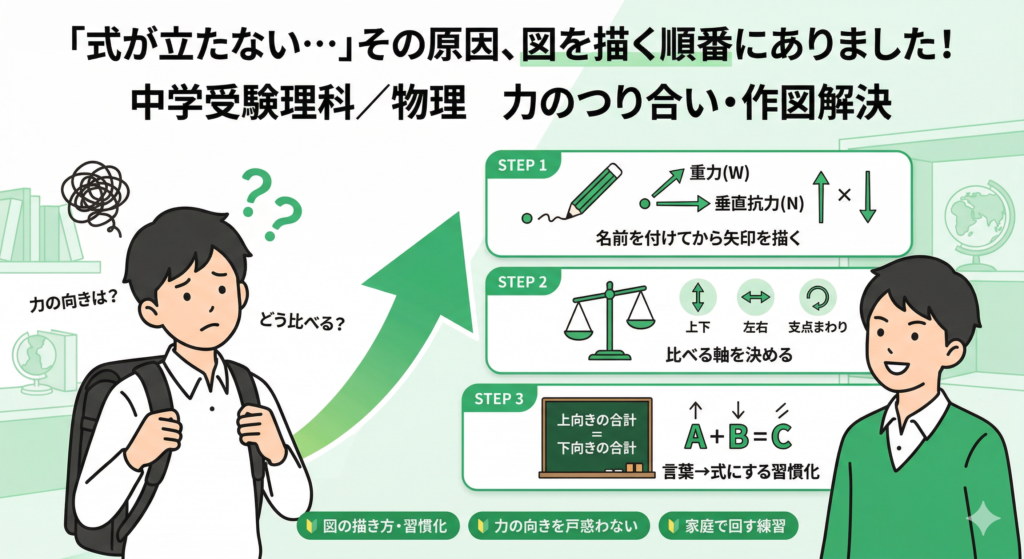

図→関係→式
力の向きが分からず矢印を描けない。つり合いの問題になると、何と何を比べればよいか分からず式が立たない。解説を読めば分かるのに、次の問題では自分で同じように書けない。
このようなときは、きれいな図を描こうとするより、「力の名前→向き→比べる場所→式」の順に整理すると、どの部分を確認すればよいか見つけやすくなります。
この記事で分かること
- 力の矢印を描くとき、問題を見たら最初に何を書けばよいか
- つり合いの式を作る前に、上下・左右・支点まわりのどこを比べればよいか
- 台の上の物体と、てこの問題を例に「図→関係→式」へつなげる方法
まずはこの形まで書ければOKです
たとえば「台の上に物体が静止している」という問題なら、最初から完成した図を描く必要はありません。物体にはたらく力を、次のようにメモします。
答案メモの例：台の上にある物体
ここまで書けば、「上下で比べる問題」と判断できます。次に「上向きの力＝下向きの力」と言葉で整理し、N＝Wへ進みます。
この記事では、このような答案メモの作り方と、てこの支点まわりで「重さ×距離」を比べる方法まで順番に確認します。
力の矢印の書き方｜点・名前・向きの3つから始める
問題を読んでも最初の一本を描きにくい場合は、物体の絵から描こうとしていることがあります。ここでは、問題を見た直後に答案へ何を書くかを3段階に分けます。
問題文から答案メモへ変えるときの考え方
「台の上に物体が静止している」と書かれていたら、文章をそのまま絵にするのではなく、物体にはたらく力を拾います。
問題文
台の上に物体が静止している
拾う条件
下向きに重力W、上向きに垂直抗力N
答案メモ
↑N ● ↓W
このように、問題文から「力の名前」と「向き」を拾うと、必要な図だけを書きやすくなります。
物体の絵を描くことに時間を使う
頭の中の状態
物体の形、台、ひも、背景などを丁寧に描こうとして、どの力を比べるかが見えにくくなる。
図の目的は、きれいな絵を完成させることではありません。問題文の条件を、式に使える形へ整理することです。
図から式につながらないとき｜3つに分けて確認する
矢印を書こうとしてもうまく整理できない場合や、図は書けても式につながらない場合は、確認する場所を分けてみましょう。何を描くか・矢印の意味・何を比べるかの3つに分けると、自分が見直す場所を見つけやすくなります。
確認③：どこで比べるか
上下・左右・支点まわりのどこを見る問題なのかを決めます。ここが決まると、図から式へつなげやすくなります。
つり合いの式が作れないとき｜比べる場所を先に決める
矢印までは描けるのに式を作りにくい場合は、数字を入れる前に「何と何を比べるか」が決まっているか確認します。上下・左右・支点まわりのどこを見る問題なのかを先に決めると、図から式へつなげやすくなります。
| 比べる場所 | 言葉のメモ | 式にするときの形 |
|---|---|---|
| 上下で比べる | 上向きの力の合計 ＝ 下向きの力の合計 | N ＝ W、N＋T ＝ W など |
| 左右で比べる | 右向きの力の合計 ＝ 左向きの力の合計 | 右向きの力 ＝ 左向きの力 |
| 支点まわりで比べる | 右回りのはたらき ＝ 左回りのはたらき | 重さ×距離 ＝ 重さ×距離 |
式に移る直前のチェック
- 矢印に、W・N・T・fなどの名前が付いているか
- 上下・左右・支点まわりのどれで比べるか決まっているか
- 言葉のメモと式が同じ内容になっているか
よくある誤答と直し方｜図から式までを見直す
解説を読んだ直後は分かるのに、自分で解くと同じところで間違える場合は、答えだけを直している可能性があります。ここでは、答案のどの段階まで戻って確認すればよいかを、よくある誤答から見ていきます。
矢印は描いたが、名前がない
矢印の意味がはっきりしていないと、どの力を式に入れるのか分かりにくくなります。
NGメモ
↑ ↓ のように、向きだけを書く
OKメモ
↑N、↓W のように、力の名前を付ける
上下と左右を混ぜて比べてしまう
比べる場所が途中で変わると、式の作り直しが起きやすくなります。
NGメモ
上向きの力と右向きの力を同じ式で比べる
OKメモ
上下なら上下だけ、左右なら左右だけで分けて書く
支点まわりで、距離を書かずに式を作る
てこ・支点まわりの問題では、力だけでなく「支点からの距離」が必要になります。距離を書かないまま式を作ると、どの数値を使うか分かりにくくなります。
NGメモ
右の重さ ＝ 左の重さ とだけ考える
OKメモ
右の重さ×距離 ＝ 左の重さ×距離 と考える
家庭での練習方法｜同じ順番で答案を書く
考え方を理解しても初見問題で同じように書けない場合は、毎回違う解き方をするのではなく、「図→関係→式」の同じ順番で答案を書く練習をします。長時間まとめて取り組むより、1問ごとに書く順番をそろえることが大切です。
| 区分 | やること | チェックすること |
|---|---|---|
| 平日 | 1問だけ、点・矢印・名前を書く。式まで行けなくても、まず図を簡単にまとめる。 | 矢印に名前が付いているか |
| 週末 | 3〜5問で「図→関係→式」まで通して解く。 | 言葉のメモから式にできているか |
| 見直し | 答え合わせの前に、図と式が対応しているか確認する。 | 図の矢印と式の項目が1対1で対応しているか |
家庭学習だけでは見直す場所が分かりにくい場合
同じ順番で練習しても次の状態が続く場合は、「分かっていない」とひとまとめにするより、実際の答案のどこを見直せばよいか確認することが大切です。
- 何度確認しても、矢印に力の名前を自分で付けられない
- てこ、ばね、浮力など問題が変わると、どこを比べるか分からなくなる
- 図や途中式を見ても、家庭ではどの段階から間違えたのか判断しにくい
- 解説を読んだ後は分かるが、初見問題では同じ流れを再現できない
このような場合は、答えだけでなく、図・力の名前・比べる場所・言葉のメモ・式のどこを見直す必要があるかを確認することが大切です。家庭学習だけでは切り分けにくい場合は、講座案内や学習相談も確認してください。
FAQ（よくある質問）
最後に、力の矢印やつり合いの式を練習するときに確認しておきたい点をまとめます。
Q図を描くのに時間がかかって間に合いません
Q力の向き、つまり矢印を毎回判断しにくいです
Qつり合いの式が複数出てきてしまいます
Q支点まわりの問題で、どの距離を使うか判断しにくいです
Q圧力・浮力の図で混乱します
Q図は描けるのに計算で間違えます
